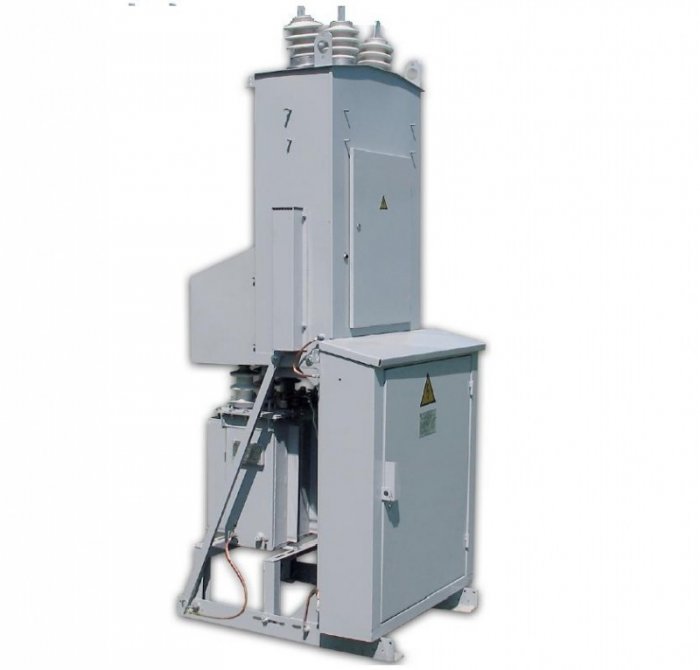

Мачтовые трансформаторные подстанции (КТПМ)

КТП мачтового типа представляет собой сложную многофункциональную электротехническую установку. Ее задача заключается в понижении электроэнергии, получаемой от передающей сети, и распределении пониженной электроэнергии к пользователям. Питание агрегата осуществляется от трехфазной сети переменного тока частотой 50 Гц и напряжением 6 (10) кВ. На выходе установка выдает напряжение величиной 0,4 кВ и частотой 50 Гц.

Подстанция рассчитана для наружной установки в регионах с умеренным или умеренно холодным климатом. Эксплуатируется агрегат в сетях с изолированной нейтралью на стороне высокого напряжения и глухозаземленной нейтралью на стороне низкого напряжения.

КТПМ применяется для электроснабжения территориально удаленных объектов производственного и жилого назначения в сельской и городской местности.

Преимущества столбовых подстанций

Широкую популярность столбовые подстанции получили благодаря своим преимуществам:

• небольшим габаритам;
• демократичной стоимости;
• простоте монтажно-демонтажных работ;
• безопасности обслуживания;
• экологичности;
• отсутствию потребности в установке дополнительных ограждений.

Благодаря своему конструкционному исполнению и монтажу на опорных линиях электропередач на высоте 3,5-7 м мачтовые подстанции защищены от случайного проникновения неквалифицированных лиц к высоковольтному оборудованию.

Условия эксплуатации КТПМ

Мачтовая КТП согласно ГОСТ 15150 относится к электроустановкам климатического исполнения У1, УХЛ1. Это означает, что ее установка и эксплуатация допустимы при соблюдении следующих климатических условий:

• температура окружающей среды для У -45°С – +40°С;
• температура окружающей среды для УХЛ -60°С – +40°С;
• относительная влажность воздуха – до 100 %;
• атмосферное давление – 86-106 кПа;
• максимальное расположение – 1 000 м над уровнем моря.

Столбовые КТП не могут использоваться в среде, подверженной повышенному химическому загрязнению, а также агрессивным газам и испарениям в тех концентрациях, которые могут разрушительным образом сказаться на изоляции и внешней отделке устройства. Степень загрязнения атмосферы согласно инструкции РД.34.51.101-90 должна соответствовать I-III.

Основные элементы подстанции

Мачтовая трансформаторная подстанция оснащена несколькими обязательными и вспомогательными устройствами для удобства обслуживания:

• силовой трансформатор – служит для уменьшения величины напряжения до потребительских значений;
• устройства защиты от перенапряжения – защищают оборудование от любых скачков напряжения на линии электропередачи;
• трансформаторы напряжения и тока – измеряют показатели со стороны высокого и низкого напряжения;
• шинопроводы – проводники, соединяющие оборудование внутри подстанции;
• разъединители – позволяют обесточить агрегаты для безопасного проведения ремонтных работ на подстанции;
• защита от грозы;
• устройства освещения;
• металлоконструкции для установки на опору линии электропередач;
• аппаратура для удаленного контроля и управления системой.

Все агрегаты распределены в трех ячейках (РУНН, РУВН, силовой трансформатор), окончательная комплектация и сборка которых осуществляется на заводе согласно опросному листу.
